StudioEdge

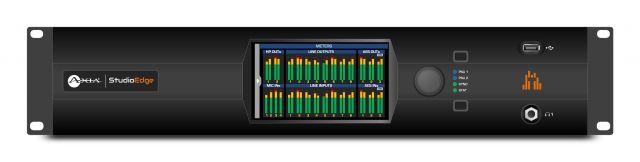

A high-density, all-in-one, edge I/O device for use in control rooms orstudios, at ingest stations, or as a routing and monitoring solution in TOCs and machinerooms, 2 RU, one built-in power supply
Zur Zeit nicht Verfügbar
Katalogpreis
CHF 7'219.00

Beschreibung

StudioEdge ist ein Endpunktgerät mit hoher Dichte, das eine Fülle von Audio-E/A mit einem dedizierten AoIP-Netzwerk-Switch mit fünf Ports und PoE in einem einzigen lüfterlosen 2-RU-Rack-Gehäuse kombiniert.

StudioEdge bietet vier wählbare Mikrofon-/Line-Eingänge, acht dedizierte Line-Eingänge und -Ausgänge sowie drei digitale Ein- und Ausgänge, die vom Benutzer als AES/EBU, S/PDIF und USBAudio konfiguriert werden können, wodurch ein IP-Treiber für Stereoanwendungen überflüssig wird. Außerdem verfügt er über zwei Kopfhörerausgänge mit unabhängigen DACs und eingebauten Verstärkern, einen eingebauten USB-Datenport für die Wiedergabe von Audiodateien und vier GPI/O-Ports.

Merkmale
  • Lüfterloses Design für den geräuschlosen Einsatz im Studio.
  • 5“ IPS-LCD-Farb-Touchscreen-Display
  • UI auf der Vorderseite für die lokale Steuerung von Routing, E/A und Audiopegeln
  • Einzelne interne Stromversorgung (zweites internes Netzteil optional)
  • Dedizierter 5-Port-AoIP-Netzwerk-Switch mit PoE
  • 4 wählbare Mikrofon-/Line-Eingänge
  • 8 dedizierte Line-Eingänge/Line-Ausgänge
  • 3 digitale Eingänge/Ausgänge (benutzerkonfigurierbare Kombinationen aus AES/EBU, USB-Audio und S/PDIF)
  • USB Audio I/O macht einen IP-Treiber für Stereoanwendungen überflüssig
  • 2 Kopfhörerausgänge mit unabhängigen DACs und integrierten Verstärkern
  • 4 GPI/O-Anschlüsse
  • Eingebauter Audiodatei-Player über USB-Datenport
  • Monitor-Matrix-System mit 8 Ausgängen
  • Livewire+ AES67-Stream-Kapazität von 32 Eingängen und 32 Ausgängen
Vertiefung
StudioEdge ist ein Endpunktgerät mit hoher Dichte. Es wurde als „Superknoten“ mit einer umfassenden und vielseitigen Palette an Ein- und Ausgängen konzipiert und ergänzt die xNode-Produktfamilie von Telos Alliance perfekt. Zusätzlich zu seinen großzügigen E/A verfügt StudioEdge über einen dedizierten AoIP-Netzwerk-Switch mit fünf Ports und PoE, und das alles in einem einzigen 2-RU-Rack-Gehäuse.

StudioEdge eignet sich für Regieräume jeder Größe, als kompakter Endpunkt in mit Quasar SR und XR ausgestatteten Studios oder als Ingest-Station oder Routing- und Monitoring-Lösung in TOCs und Maschinenräumen. Es gibt vier wählbare Mikrofon-/Line-Eingänge, acht dedizierte Line-Eingänge und -Ausgänge, drei digitale Ein- und Ausgänge, die vom Benutzer als AES/EBU, S/PDIF undUSB-Audio konfiguriert werden können, so dass für Stereoanwendungen kein IP-Treiber erforderlich ist. Seine großzügigeLivewire+ AES67-Stream-Kapazität bietet zweiunddreißig Eingänge und zweiunddreißig Ausgänge. Ein Monitormatrixsystem mit acht Ausgängen sorgt für flexibles Monitoring. StudioCore verfügt außerdem über einen integrierten Audiodatei-Player, der über den USB-Datenport und vier GPI/O-Ports angeschlossen werden kann.

Auf der Vorderseite befindet sich ein 5-Zoll-IPS-LCD-Touchscreen-Farbdisplay, das aus jedem Blickwinkel betrachtet werden kann. Die Benutzeroberfläche bietet eine vollständige lokale Steuerung von Routing, E/A und Audiopegeln. Zwei dedizierte Kopfhörerausgänge mit unabhängigen DACs und eingebauten Verstärkern treiben sowohl nieder- als auch hochohmige Kopfhörer problemlos und sauber an. Das lüfterlose Design sorgt für einen studiofreundlichen, leisen Betrieb.

Der einfach zu konfigurierende integrierte 5-Port-Ethernet-Switch mit PoE von StudioEdge macht die Verbindung mit anderen kompatiblen Geräten im AoIP-Netzwerk einfach und unkompliziert.

Spezifizierungen

Anschlüsse
  • Mikrofon/Line 1-4 Eingänge: 4 symmetrische Combo-Eingänge (XLR-F + TRS-Buchse), mit wählbarer Phantomspeisung an den Mikrofoneingängen
  • Analoge 1-8 Eingänge: 8x RJ-45, StudioHub+ Standard
  • Analoge 1-8 Ausgänge: 8x RJ-45, StudioHub+-Standard
  • AES/EBU 1-3 Eingänge: 1x RJ-45, benutzerdefinierte Pinbelegung; Eingang 1-2 kompatibel mit StudioHub+ Standardadaptern
  • AES/EBU 1-3 Ausgänge: 1x RJ-45, kundenspezifische Pinbelegung; Ausgang 1-2 kompatibel mitStudioHub+ Standardadaptern
  • GPIO: 4x DB-15-Buchsen, Axia-Standardbelegung
  • Livewire+/AES67
    • 1x 1000BASE-T mit PoE+, RJ-45
    • 2x 1000BASE-T mit PoE, RJ-45
    • 2x 1000BASE-T, RJ-45
  • Option/WAN
    • 1x 1000BASE-T, RJ-45
Mikrofoneingänge 1-4
  • Eingangstyp: MIC/LINE wählbar, elektronisch symmetrisch
  • Eingangsimpedanz: mindestens 2 kOhm, symmetrisch
  • Vorverstärker-Verstärkungsbereich: Einstellbar, 0dB (Line), 8dB ... 63dB in 1dB Schritten (Mic)
  • Digitaler Verstärkungsbereich: Einstellbar, -100dB bis +27dB an allen Line-Eingängen
  • ADCs Typ: 32-Bit
  • Maximaler Eingangspegel: +18 dBu
  • Frequenzgang: +/-0.25dB @ 20Hz bis 22kH an allen Mic/Line-Eingängen
  • KLIRRFAKTOR: < 0,0012% (-98dB) @ 1kHz, -1dBFS (+17dBu)
  • Dynamikbereich: -112dB A-bewertet, -110dB unbewertet
  • S/N-Verhältnis: -110dB (ungewichtet)
  • EIN: -128 dBu, 150-Ohm-Quelle, -50 dBu Eingangspegel
  • Phantomspeisung: 48V schaltbar, 14mA pro Kanal
Analoge Leitungseingänge 1-8
  • Eingangstyp: Elektronisch symmetrisch
  • Eingangsimpedanz: 12 kOhm
  • ADCs Typ: 32-Bit
  • Digitaler Verstärkungsbereich: Einstellbar, -100dB bis +27dB an allen Line-Eingängen
  • Maximaler Eingangspegel: +24 dBu
  • Frequenzgang: +/-0,25dB, 20Hz bis 22kHz, für alle Line-Eingänge
  • KLIRRFAKTOR: < 0,0017% (-95dB) @ 1kHz, -1dBFS (+23dBu)
  • Dynamikbereich: -112,5 dB (A-gewichtet), -109,5dB (ungewichtet)
  • S/N-Verhältnis: -110dB (ungewichtet)
  • Leerlaufrauschen: -112,5 dB (A-bewertet), -109,5dB (unbewertet)
Digitale Audioeingänge 1-3
  • Signalformat: Umschaltbar AES/EBU (AES3), S/PDIF, USB Audio (Klasse 1.0), 24-bit
  • ADC-Typ: 32-Bit, Delta-Sigma, 256-fache Überabtastung
  • Referenzpegel: +4 dBu (-20 dBFS)
  • Impedanz: 110 Ohm symmetrisch (AES3), 75 Ohm (S/PDIF)
  • SRC-Typ: 24-Bit umschaltbar an allen Eingängen
  • Digitale Referenz: Intern (Netzwerk-Zeitbasis) oder externe Referenz 48 kHz, +/- 2 ppm
  • Interne Abtastrate: 48 kHz
  • SRC THD+N: -125dB, 22Hz bis 24kHz @ -1dBFS
Analoge Line-Ausgänge 1-8
  • Ausgangstyp: Elektronisch symmetrisch
  • DAC-Typ: 32-Bit
  • Digitaler Verstärkungsbereich: Einstellbar, -127,5dB bis 0dB, 1dB-Schritt bei allen Line-Ausgängen
  • Maximaler Ausgangspegel: +24 dBu
  • Frequenzgang: +/-0,1dB, 10Hz bis 22kHz an allen Line-Ausgängen
  • KLIRRFAKTOR: < 0,013% (-77,5dB) @ 1kHz, -1dBFS (+23dBu)
  • Dynamikbereich: -114 dB (A-gewichtet), -111,5dB (ungewichtet)
  • S/N-Verhältnis: -111dB (ungewichtet)
Digitale Audioausgänge 1-3
  • Signalformat: Umschaltbar AES/EBU (AES3), S/PDIF, USB Audio (Klasse 1.0), 24-bit
  • DAC-Typ: 32-Bit
  • Referenzpegel: +4 dBu (-20 dBFS)
  • Impedanz: 110 Ohm symmetrisch (AES3), 75 Ohm (S/PDIF)
  • SRC-Typ: 24-Bit umschaltbar an allen Ausgängen
  • Digitale Referenz: Intern (Netzwerk-Zeitbasis) oder externe Referenz 48 kHz, +/- 2 ppm
  • Interne Abtastrate: 48 kHz
  • SRC THD+N: -125dB, 22Hz bis 24kHz @ -1dBFS
Kopfhörerausgänge 1-2
  • Ausgangstyp: Stereo unsymmetrisch, mit Kopfhörersteckererkennung
  • DAC-Typ: 32-Bit
Betriebstemperaturen
  • -10 Grad C bis +40 Grad C, <80% Luftfeuchtigkeit, keine Kondensation


Artikelnummer : 2001-00631
